Control solar y eficiencia térmica pasiva
Neutralizar la ganancia térmica desde la envolvente es la única estrategia rentable para blindar el CAPEX de un proyecto.
El metal expandido actúa como una matriz tridimensional que bloquea la radiación estival y reduce drásticamente el gasto en maquinaria HVAC. Al ser una piel monolítica, anula la corrosión galvánica y la fatiga estructural.
El reto termodinámico en envolventes acristaladas
Asegurar el cumplimiento de la normativa de ahorro energético (CTE DB-HE) en fachadas altamente acristaladas se ha convertido en un sumidero de costes para los proyectos actuales.
La solución no pasa por sobredimensionar la climatización. Hay que bloquear la radiación solar antes de que impacte contra el vidrio.
Las soluciones convencionales fracasan al intentar equilibrar el control solar con el peso estructural. Cargar la fachada con elementos macizos dispara la carga muerta y complica el cálculo de la subestructura.
El enfoque eficiente exige materiales permeables que ofrezcan control direccional. Aquí entra en juego la tracción de hebra del metal expandido, superando las limitaciones físicas de las diferencias estructurales frente a las chapas perforadas estándar.

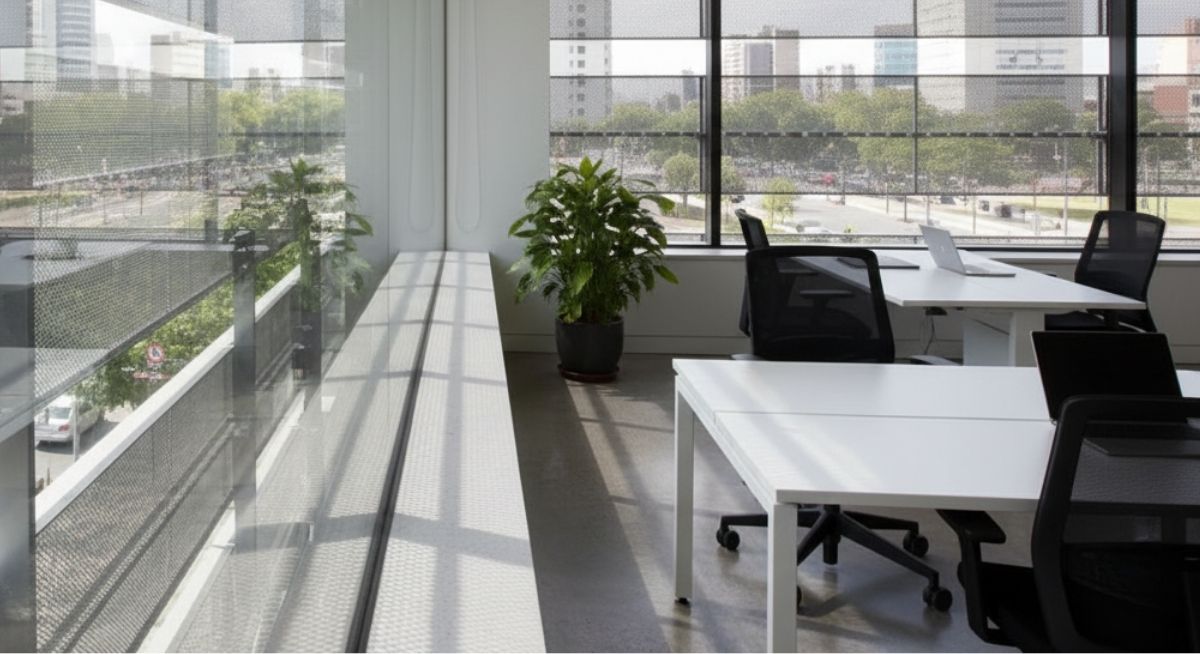

Efecto louver. La física detrás del control solar pasivo
El corte y estirado del deployé crea una matriz tridimensional que bloquea la radiación directa. El resultado no es visual, es termodinámico.
La inclinación de la hebra estirada funciona como una micro-lama que frena el sol de verano, alto en la bóveda celeste. Permite, a su vez, la entrada de la luz difusa y la ganancia térmica durante el invierno.
Factor solar (g-value) y transmitancia lumínica cruzada
El control del factor solar (g-value) depende del ángulo de la hebra. Seleccionar la malla adecuada ajusta el flujo de calor sin sacrificar la iluminación interior.
El error más grave al prescribir deployé es ignorar este vector en los planos de despiece. Instalar los paneles con la hebra invertida anula por completo el efecto louver.
Deja pasar el sol estival y bloquea la luz de invierno. La orientación del material determina el éxito de la envolvente térmica.
Consulta las medidas y dimensiones estándar del metal expandido para calcular el factor de sombra de tu fachada.
Análisis de ingeniería. Malla deployé vs. Sistemas tradicionales
Las lamas extruidas de aluminio bloquean el sol pero también disparan el presupuesto.
Su densidad en kg/m² exige subestructuras masivas y multiplicadores de carga de viento que encarecen el cerramiento.
Las chapas planas perforadas no ofrecen protección direccional. Evaluar el comportamiento físico de los cerramientos determina la viabilidad financiera de la fachada.
|
Parámetro |
Malla Deployé |
Chapa Perforada |
Lamas Extruidas |
|
Factor de sombra |
Direccional (Efecto Louver) |
Fijo (Ineficiente) |
Direccional/Ajustable |
|
Viento (Efecto vela) |
Baja (Alta permeabilidad) |
Alta (Obstrucción plana) |
Media / Alta |
|
Riesgo corrosión |
Nulo (Monolítica) |
Bajo |
Medio (Anclajes) |
|
Peso (kg/m²) |
4 – 8 kg/m² |
8 – 12 kg/m² |
15 – 20+ kg/m² |
Para proyectos donde el peso no es el límite, existen aplicaciones estéticas y diseño arquitectónico con deployé que exploran otras dimensiones volumétricas.
La ventaja monolítica. Eliminación de fatiga y corrosión galvánica
Las mallas electrosoldadas acaban fallando por fatiga térmica. El metal expandido es monolítico.
Cero soldaduras significa cero puntos críticos de corrosión galvánica. El proceso de fabricación estira el metal en frío sin aportación de material ni superposición de hilos.
La tensión estructural se reparte de forma continua por toda la matriz tridimensional.
Las fachadas expuestas a la intemperie sufren ciclos de dilatación constantes que fracturan las uniones rígidas tradicionales. El deployé absorbe estas tensiones de forma uniforme, garantizando la durabilidad del revestimiento bajo atmósferas agresivas.
Optimización estructural. Carga de viento y anclaje sin puente térmico
El peso estructural dicta la viabilidad del proyecto.
Una malla con un área abierta entre el 30% y el 45% rompe el flujo del viento. Minimiza los coeficientes de presión sobre el muro portante.
Esto evita sobredimensionar la tornillería y permite aligerar la perfilería primaria.
Pautas de fijación sobre sistemas SATE y soporte NTE-IPF
La instalación técnica exige eliminar la transmisión térmica. Fijar la subestructura directamente al muro portante a través del aislamiento arruina la envolvente.
Es necesario instalar ménsulas mecánicas con rotura de puente térmico (RPT) que atraviesen el SATE, utilizando almohadillas aislantes de EPDM para prevenir el par galvánico.
Además de su función bioclimática, el metal expandido está reconocido por la NTE-IPF como soporte óptimo para morteros ignífugos.
Esta homologación garantiza la estabilidad mecánica de las barreras de protección contra el fuego en sistemas de entramado (stud frame) y arquitectura modular. Permite que el mortero proyectado mantenga su integridad estructural frente a contrastes térmicos extremos.
Validación técnica para sistemas de envolvente térmica
Calcular el ángulo de incidencia solar en la fase de anteproyecto es el único camino para definir la tracción de hebra correcta.
Ante cualquier duda sobre el cálculo de cargas y el sistema de fijación de la envolvente térmica, contacta con nuestro equipo técnico para acompañarte y ayudarte en todo lo necesario para tu proyecto.
Preguntas frecuentes sobre malla deployé en fachadas (FAQs)
¿Qué porcentaje de área abierta necesito en una malla deployé para cumplir el CTE DB-HE?
Depende de la orientación y latitud. Para bloqueos solares pasivos óptimos en latitudes mediterráneas, se recomienda un área abierta entre el 30% y el 45%. Este rango bloquea la radiación directa estival manteniendo la transmitancia lumínica y la ventilación natural cruzada requeridas por el CTE.
¿Cómo afecta el metal expandido al cálculo de cargas de viento en fachadas exteriores?
La permeabilidad del deployé reduce drásticamente el «efecto vela». Su matriz tridimensional rompe el flujo del viento, disminuyendo los coeficientes de presión sobre la subestructura. Esto permite calcular perfiles de anclaje más ligeros y económicos frente a soluciones opacas o chapas perforadas estándar.
¿Cuál es la diferencia de carga estructural entre lamas extruidas y malla deployé?
Las lamas extruidas de aluminio superan fácilmente los 15-20 kg/m², exigiendo fijaciones de alta inercia. El metal expandido, al ser una chapa estirada, ofrece densidades desde 4 kg/m² hasta 8 kg/m². Mantienes la rigidez estructural de la envolvente con una fracción de la carga muerta.
¿El metal expandido para fachadas tiene riesgo de corrosión galvánica?
No. La malla deployé es una estructura monolítica fabricada por corte y estirado en frío. Al carecer de soldaduras o aportación de material en los nudos, se anula el par galvánico interno. Garantiza una vida útil superior en entornos de agresividad ambiental extrema.
¿Qué ocurre si la constructora instala la malla deployé con el sentido de la hebra invertido?
Invertir el sentido de la hebra anula la física del efecto louver. La fachada dejará penetrar la radiación directa del verano y bloqueará la luz difusa en invierno. Es crítico exigir el vector de estirado en los planos de despiece para guiar al instalador.
