Marco perimetral, herrajes y estructura portante
En proyectos con malla de acero inoxidable, especialmente en arquitectura singular, rehabilitación o patrimonio, es habitual que aparezca una confusión técnica que puede condicionar el resultado final. Mezclar el concepto de marco perimetral con el de anclaje a la estructura.
Entender bien esta diferencia es la base para que el sistema funcione correctamente, transmita las cargas de forma segura y mantenga las prestaciones estéticas y estructurales esperadas.
En este artículo aclaramos cómo se ancla realmente una malla tipo X-TEND, qué decisiones técnicas intervienen y por qué conviene abordarlas como un sistema completo, no como elementos aislados.
Marco perimetral y anclaje, dos conceptos que conviene no confundir
Antes de hablar de “tipos de anclaje”, conviene separar claramente dos decisiones técnicas distintas:
- cómo se remata el borde de la malla, y
- cómo ese conjunto se fija a la estructura portante.
Ambas están relacionadas, pero cumplen funciones diferentes dentro del sistema.
El marco perimetral como elemento estructural
La malla tipo X-TEND no trabaja sola. Las cargas, ya sean de seguridad, impacto, viento o uso, se introducen en el sistema a través de su contorno. El marco perimetral es el elemento que recoge esas cargas y las distribuye hacia los puntos de fijación.
De su diseño dependen aspectos clave como:
- el comportamiento estructural del conjunto,
- la flecha visual admisible,
- la capacidad de absorber tolerancias de obra,
- y el resultado estético final.
Por eso, el marco perimetral no es un simple remate: forma parte del sistema estructural.
Qué ocurre cuando se confunden ambos conceptos
Cuando se trata el anclaje como un detalle secundario o se prescinde de un marco correctamente definido, pueden aparecer problemas como:
- sobrecargas puntuales en herrajes,
- deformaciones no previstas del paño de malla,
- dificultades de montaje en obra,
- y, a medio plazo, problemas de durabilidad o mantenimiento.
En rehabilitación y patrimonio, donde las geometrías rara vez son perfectas, esta confusión suele amplificarse.
Tipos de marco perimetral en sistemas de malla tipo X-TEND
La elección del marco perimetral depende del entorno, la geometría del hueco y el grado de control visual que exige el proyecto. No existe una solución única: existen soluciones adecuadas a cada contexto.

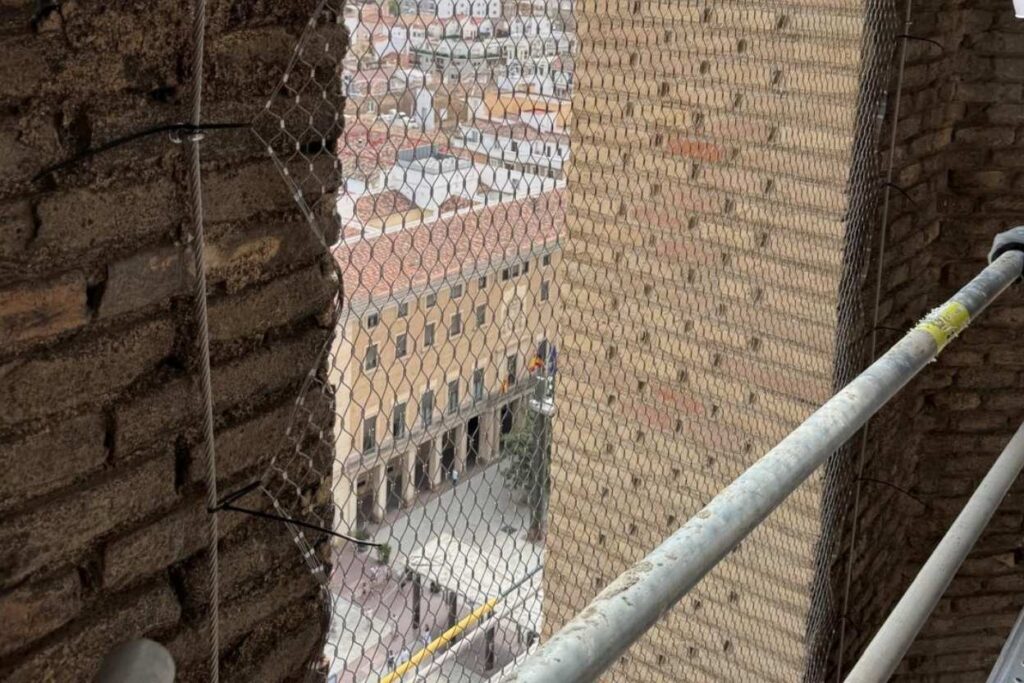

Cable perimetral. Flexibilidad y adaptación en obra
El anclaje mediante cable perimetral consiste en coser o tensar la malla a un cable de acero inoxidable que recorre todo su contorno.
Es un sistema especialmente útil cuando:
- existen irregularidades en el soporte,
- se trabaja en obra existente o rehabilitación,
- o se admite una ligera deformación controlada del borde.
El cable distribuye la carga de forma continua y tolera bien las desviaciones geométricas habituales en patrimonio, fachadas antiguas o estructuras no ortogonales.
Marco rígido. Control geométrico y estabilidad visual
En este caso, la malla se lacea a un marco de tubo, varilla o bastidor metálico, logrando un paño más estable y visualmente recto.
Es habitual cuando:
- se busca una geometría perfectamente definida,
- el sistema forma parte de una barandilla o cerramiento,
- o el proyecto exige un control visual estricto de la flecha.
A cambio, requiere una mayor precisión en fabricación y montaje.
Sistemas modulares con clips de borde
Los sistemas modulares con clips de borde están pensados para proyectos repetitivos o seriados. Los paneles se fabrican con dimensiones definidas y se montan mediante clips “slide-on”, reduciendo tiempos de instalación y variabilidad en obra.
Son una buena solución cuando:
- el proyecto exige rapidez de montaje,
- existen muchos paños similares,
- o se prioriza la estandarización sin renunciar a la estética de la malla.
Herrajes, fijaciones y estructura portante: cómo se transmite la carga
Definido el marco perimetral, el siguiente paso es materializar la conexión con la estructura que recibe las cargas. Aquí entran en juego los herrajes y elementos de tensado.
Herrajes habituales en sistemas tipo X-TEND
Los herrajes no definen el sistema, pero son esenciales para su correcto funcionamiento. Los más habituales son:
- terminales de ojo o anilla,
- terminales de horquilla para conexión a pletinas u orejetas,
- terminales roscados y abrazaderas,
- elementos de tensado y guiado como tensores, anillas o piezas de desvío.
Su función es transmitir la carga del marco perimetral a la estructura, manteniendo el sistema estable y regulable.
La importancia de la subestructura portante
La malla, el marco y los herrajes forman un conjunto que solo funciona correctamente si la estructura portante está dimensionada para recibir esas cargas. En obra nueva esto suele resolverse en proyecto. En rehabilitación, conviene analizar con detalle el soporte existente y sus puntos de fijación.
Pensar el sistema de forma global evita soluciones improvisadas y garantiza un comportamiento predecible a largo plazo.
Materiales, corrosión y recomendaciones en exterior y patrimonio
En aplicaciones exteriores o en edificios históricos, el material adquiere especial relevancia. Desde Siwell se recomienda que todo el sistema —malla, marco y herrajes— sea de acero inoxidable, evitando contactos con materiales oxidables que puedan generar corrosión por contaminación.
El uso de componentes originales y compatibles garantiza:
- uniones seguras frente al deslizamiento,
- mantenimiento de las prestaciones declaradas,
- y durabilidad en ambientes exigentes.
Un sistema que se diseña como conjunto
Una malla tipo X-TEND no se ancla con una única pieza ni se resuelve con un único detalle. Funciona como un sistema estructural completo, donde cada decisión, marco perimetral, herrajes y estructura portante, influye en el resultado final.
Por eso, en proyectos singulares, rehabilitación o patrimonio, el asesoramiento técnico desde las primeras fases resulta clave.
